Компрессоры кондиционера

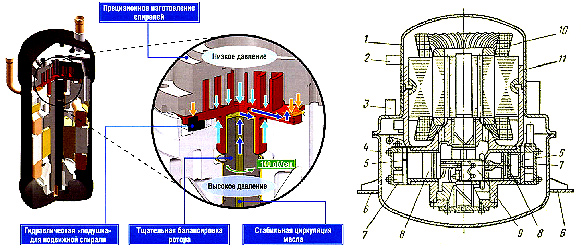

Для встраивания в автономные кондиционеры наиболее удобны герметичные конструкции компрессоров. На рисунке показана принципиальная схема герметичного поршневого компрессора.

Корпус компрессора состоит из верхней и нижней стальных крышек. Блок – картер представляет собой отливку из алюминиево-магниевого сплава, включающую в себя цилиндры, верхний подшипник и посадочные места под статор электродвигателя в нижний подшипник. На общий эксцентриковый вал насажен ротор электродвигателя и крепятся шатуны поршней.

Головки цилиндров компрессоров имеют фигурные перемычки, отделяющие всасывающую полость от нагнетательной. Клапанная доска имеет отверстия с кольцевыми седлами для всасывающего и нагнетательного клапанов пластинчатого типа. Блок-картер со всеми собранными элементами компрессора плотно вставляется в верхнюю крышку корпуса, после этого устанавливается нижняя крышка и сваркой обеспечивается их герметичное соединение.

В верхней части герметичного корпуса имеется клеммная коробка для присоединения электрических проводов. С помощью ламп в нижней части корпуса компрессор устанавливается на амортизаторы в кондиционере.
