Расчёт вентиляции это расчёт воздуховодов и вентиляционных каналов в системах приточной и вытяжной вентиляции. Вентиляция служит для подачи и удаления воздуха с температурой до 80°С. Расчёт производится по методу удельных потерь давления. Общие потери давления, кгс/м², в сети воздуховодов для стандартного воздуха (t = 20°C и γ = 1,2 кг/м³) определяются по формуле:
p =∑(Rl+Z),
где R- потери давления на трение на расчётном отрезке кгс/м² на 1 м; l- длинна отрезка воздуховода, м; Z- потери давления на местные сопротивления на расчётном отрезке, кгс/м².
Потери давления на трение R, кгс/м² на 1 м в круглых воздуховодах определяются по формуле R= λd v²γ2g , где λ- коэффициент сопротивления трения; d – диаметр воздуховода, м; v – скорость движения воздуха в воздуховоде, м/с; γ - объемная масса воздуха, перемещаемая по воздуховоду, кгс/м³; v²γ/2g- скоростное (динамическое) давление, кгс/м².
Коэффициент сопротивления принят по формуле Альтшуля:
где Δэ- абсолютная эквивалентная шероховатость поверхности воздуховода из листовой стали, равная 0,1 мм; d – диаметр воздуховода, мм; Re- число Рейнольдса.
Для воздуховодов изготовленных из других материалов с абсолютной эквивалентной шероховатостью Кэ≥0,1 мм значения R принимаются с поправочным коэффициентом n на потери давления на трение.
Значение Δэ для других материалов:
- Листовая сталь - 0,1мм
- Винипласт – 0,1мм
- Асбестоцементные трубы – 0,11мм
- Кирпич – 4мм
- Штукатурка по сетке – 10мм
|
v, м/с |
n при Δэ, мм | |||
|
1 |
1,5 |
4 |
10 | |
|
0,2 |
1,04 |
1,06 |
1,15 |
1,31 |
|
0,6 |
1,11 |
1,16 |
1,33 |
1,6 |
|
1,2 |
1,18 |
1,25 |
1,5 |
1,84 |
|
1,6 |
1,22 |
1,31 |
1,58 |
1,95 |
|
2,2 |
1,27 |
1,37 |
1,68 |
2,08 |
|
2,6 |
1,29 |
1,4 |
1,73 |
2,14 |
|
3,2 |
1,33 |
1,44 |
1,79 |
2,23 |
|
3,6 |
1,35 |
1,47 |
1,83 |
2,28 |
|
4,2 |
1,38 |
1,5 |
1,87 |
2,34 |
|
4,6 |
1,4 |
1,52 |
1,9 |
2,37 |
|
5,2 |
1,42 |
1,55 |
1,94 |
2,42 |
|
5,6 |
1,43 |
1,56 |
1,96 |
2,45 |
|
6,2 |
1,45 |
1,58 |
1,99 |
2,49 |
|
7.6 |
1,48 |
1,63 |
2,05 |
2,57 |
|
8,2 |
1,5 |
1,64 |
2,07 |
2,59 |
|
8,6 |
1,51 |
1,65 |
2,08 |
2,61 |
|
9,6 |
1,52 |
1,67 |
2,11 |
2,65 |
|
10 |
1,53 |
1,68 |
2,12 |
2,66 |
|
10,5 |
1,54 |
1,69 |
2,14 |
2,67 |
|
11 |
1,54 |
1,7 |
2,15 |
2,69 |
|
11,5 |
1,55 |
1,7 |
2,16 |
2,71 |
|
12 |
1,56 |
1,71 |
2,17 |
2,72 |
|
12,5 |
1,56 |
1,72 |
2,18 |
2,73 |
|
13 |
1,57 |
1,73 |
2,19 |
2,74 |
|
13,5 |
1,57 |
1,73 |
2,2 |
2,75 |
|
14 |
1,58 |
1,73 |
2,2 |
2,77 |
|
14,5 |
1,58 |
1,74 |
2,21 |
2,77 |
|
15 |
1,59 |
1,75 |
2,22 |
2,78 |
Рекомендуемая скорость движения воздуха в воздуховодах при механическом побуждении. Производственные здания магистральные воздуховоды – до 12 м/с, воздуховоды ответвления – 6 м/с. Общественные здания магистральные воздуховоды – до 8 м/с, воздуховоды ответвления – 5 м/с.
В воздуховодах прямоугольного сечения за расчётную величину d принимается эквивалентный диаметр dэv, при котором потери давления в круглом воздуховоде при той же скорости воздуха равны потерям в прямоугольном воздуховоде. Значения эквивалентных диаметров, м, определены по формуле
dэv=2ABA+B
где А и В – размеры сторон прямоугольного воздуховода. Стоит учитывать, что при равной скорости воздуха прямоугольный воздуховод и аналогичный круглый имеют разные расходы воздуха. Значение скоростного (динамического) давления и удельные потери давления на трение для круглых воздуховодов.
|
v2γ2g |
v, м/с |
Количество проходящего воздуха м³/ч | ||||||
|
Потери давления на трение кгс/м² | ||||||||
|
Ø100мм |
Ø125мм |
Ø160мм |
Ø200мм |
Ø250мм |
Ø315мм | |||
|
0,0006 |
0,1 |
2,8 |
4,42 |
7,2 |
11,3 |
18 |
28 | |
|
0,0004 |
0,0003 |
0,0002 |
0,0002 |
0,0001 |
0,0001 | |||
|
0,0153 |
0,5 |
14,1 |
22,1 |
36,2 |
56,5 |
88 |
140 | |
|
0,006 |
0,005 |
0,004 |
0,003 |
0,002 |
0,002 | |||
|
0,0612 |
1 |
28,3 |
44,2 |
72,3 |
113 |
177 |
280 | |
|
0,022 |
0,017 |
0,012 |
0,009 |
0,007 |
0,005 | |||
|
0,138 |
1,5 |
42,4 |
66,2 |
109 |
170 |
265 |
421 | |
|
0,045 |
0,034 |
0,025 |
0,019 |
0,014 |
0,011 | |||
|
0,245 |
2 |
56,5 |
88,3 |
145 |
226 |
353 |
561 | |
|
0,075 |
0,057 |
0,042 |
0,032 |
0,024 |
0,018 | |||
|
0,382 |
2,5 |
70,6 |
110,4 |
181 |
282 |
442 |
701 | |
|
0,112 |
0,085 |
0,062 |
0,047 |
0,036 |
0,027 | |||
|
0,550 |
3 |
84,8 |
133 |
217 |
339 |
530 |
841 | |
|
0,156 |
0,118 |
0,087 |
0,065 |
0,05 |
0,037 | |||
|
0,749 |
3,5 |
98,9 |
154 |
253 |
396 |
618 |
981 | |
|
0,206 |
0,156 |
0,114 |
0,086 |
0,066 |
0,049 | |||
|
0,979 |
4 |
113 |
177 |
289 |
452 |
706 |
1122 | |
|
0,263 |
0,198 |
0,145 |
0,11 |
0,083 |
0,062 | |||
|
1,24 |
4,5 |
127 |
199 |
326 |
509 |
795 |
1262 | |
|
0,326 |
0,247 |
0,181 |
0,137 |
0,104 |
0,078 | |||
|
1,53 |
5 |
141 |
221 |
362 |
565 |
883 |
1402 | |
|
0,395 |
0,299 |
0,219 |
0,165 |
0,126 |
0,094 | |||
|
1,85 |
5,5 |
155 |
234 |
398 |
622 |
971 |
1542 | |
|
0,470 |
0,356 |
0,261 |
0,197 |
0,15 |
0,112 | |||
|
2,2 |
6 |
170 |
265 |
434 |
678 |
1060 |
1682 | |
|
0,552 |
0,418 |
0,306 |
0,231 |
0,176 |
0,132 | |||
|
2,58 |
6,5 |
184 |
287 |
470 |
735 |
1148 |
1823 | |
|
0,64 |
0,484 |
0,355 |
0,268 |
0,203 |
0,152 | |||
|
3 |
7 |
198 |
309 |
506 |
791 |
1236 |
1936 | |
|
0,734 |
0,555 |
0,407 |
0,308 |
0,223 |
0,175 | |||
|
3,44 |
7,5 |
212 |
331 |
543 |
848 |
1325 |
2103 | |
|
0,834 |
0,631 |
0,463 |
0,35 |
0,265 |
0,199 | |||
|
3,91 |
8 |
226 |
353 |
579 |
904 |
1413 |
2243 | |
|
0,94 |
0,711 |
0,522 |
0,394 |
0,299 |
0,224 | |||
Потери давления Z, кгс/м², на местные сопротивления определяют по формуле
Z = ∑ζ(v²γ/2g),
где ∑ζ- сумма коэффициентов местных сопротивлений на расчётном отрезке воздуховода. Если температура перемещаемого воздуха не равна 20°C на потери давления, посчитанные по формуле p =∑(Rl+Z), требуется вводить поправочные коэффициенты K1 – трение, K2 – местные сопротивления.
|
t°C |
K1 |
K2 |
t°C |
K1 |
K2 |
t°C |
K1 |
K2 |
t°C |
K1 |
K2 |
|
-30 |
1,15 |
1,2 |
20 |
1 |
1 |
70 |
0,89 |
0,86 |
150 |
0,77 |
0,7 |
|
-20 |
1,12 |
1,16 |
30 |
0,98 |
0,97 |
80 |
0,87 |
0,83 |
175 |
0,74 |
0,66 |
|
-10 |
1,09 |
1,11 |
40 |
0,95 |
0,94 |
90 |
0,85 |
0,81 |
200 |
0,7 |
0,62 |
|
0 |
1,05 |
1,07 |
50 |
0,93 |
0,91 |
100 |
0,83 |
0,79 |
|
|
|
|
10 |
1,02 |
1,03 |
60 |
0,91 |
0,88 |
125 |
0,8 |
0,74 |
|
|
|
Если неувязки потерь давления по ответвлениям воздуховодов в пределах 10% следует устанавливать ирисовые клапаны.

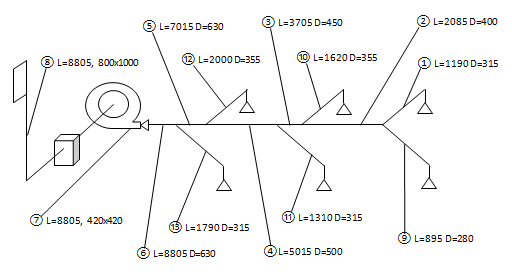

Расчётная схема сети воздуховодов
